要想防煙排煙系統好，風管耐火極限需確保
來源: | 作者:優嘉抗震支架 | 發布時間: 2023-04-24 | 652 次瀏覽 | 分享到:
防煙排煙系統在火災時承擔著向樓梯間、前室加壓送風或者排除室內煙氣等任務，保障人員安全疏散，為消防救援提供條件
《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》熱點解讀

防煙排煙系統在火災時承擔著向樓梯間、前室加壓送風或者排除室內煙氣等任務，保障人員安全疏散，為消防救援提供條件。火災期間，要保證樓梯間、前室內部的壓力高于走道，使得煙氣難以進入，因此加壓送風管道應具備一定的耐火極限以維持防煙系統的持續有效性；同樣，排煙系統啟動以后，煙氣經由排煙口、排煙風管，通過排煙風機排至室外，系統也應具備一定的耐火極限以保持排煙系統的持續有效性。

高層建筑，大型公共建筑、地下工程等密閉場所，一旦發生火災事故容易造成重大人員傷亡，防煙排煙系統的重要性不言而喻！本期由《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》通風和空調專業編寫組專家為大家解讀防煙排煙系統風管的耐火極限問題。

防煙排煙系統風管

防煙系統風管就是機械加壓送風管道，加壓送風管路中的防火閥熔斷溫度為70℃。排煙系統風管分排煙風管和排煙補風兩種管道，排煙管路中的防火閥稱為排煙防火閥，熔斷溫度為280℃；排煙補風管路中的防火閥熔斷溫度為70℃。


風管的耐火極限

風管的耐火極限是根據《通風管道耐火試驗方法》GB/T 17428-2009進行檢測的，耐火極限分耐火完整性和耐火隔熱性?xún)蓚€(gè)檢驗項目，風管耐火極限取兩者中的低值。檢驗報告一般為5頁，第1頁是檢驗結論，第2頁是檢驗結果匯總表，第3頁是試件說明，第4頁是試件示意圖，第5頁是耐火試驗前后的試件照片。


風管耐火極限常見問題

在消防驗收階段，時有發現防煙排煙系統管道不滿足耐火極限的情況，分以下幾種：

1)

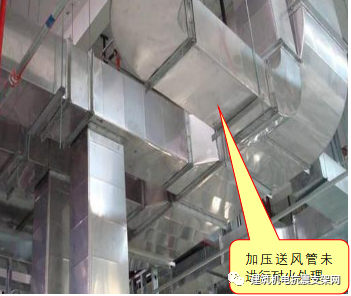

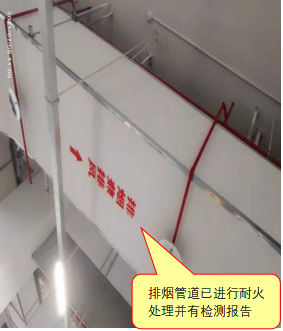

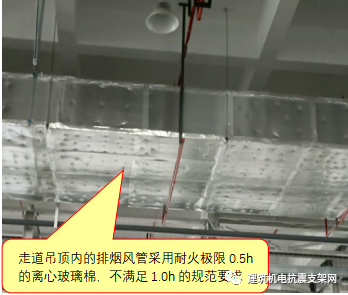

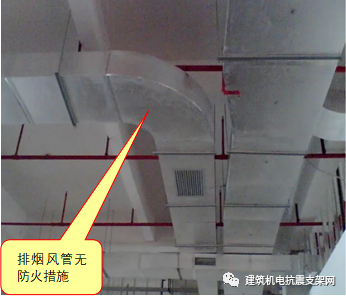

防煙、排煙管道未進行防火處理和不燃材料進行隔熱，其耐火極限未達到設計或規范要求;【圖示1】【圖示2】【圖示3】
2)

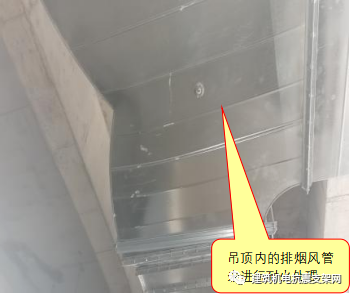

走道吊頂內的排煙風管的耐火極限不滿足1.0h的規范要求；【圖示4】
3)
采用涂刷防火涂料來實現風管耐火極限時，未能提供相應的型式檢驗報告。



圖示1


圖示2


圖示3


圖示4

產生原因
01
設計圖紙僅在設計說明中用文字注明防煙排煙系統風管的耐火極限，未規定耐火做法，平面圖未分別注明防煙排煙系統風管的耐火極限；
02
施工人員僅按平面圖施工，對圖紙?jiān)O(shè)計說明未予關注。


規范要求

《建筑防煙排煙系統技術標準》(GB 51251-2017)規定：

3.3.8 機械加壓送風管道的設置和耐火極限應符合下列規定：

2 水平設置的送風管道，當設置在吊頂內時，其耐火極限不應低于0.50h；當未設置在吊頂內時，其耐火極限不應低于1.00h。

4.4.8 排煙管道的設置和耐火極限應符合下列規定：

2 豎向設置的排煙管道應設置在獨立的管道井內，排煙管道的耐火極限不應低于0.50h。

3 水平設置的排煙管道應設置在吊頂內，其耐火極限不應低于0.50h；當確有困難時，可直接設置在室內，但管道的耐火極限不應小于1.00h。

4 設置在走道部位吊頂內的排煙管道，以及穿越防火分區的排煙管道，其管道的耐火極限不應小于1.00h，但設備用房和汽車庫的排煙管道耐火極限可不低于0.50h。

4.4.9 當?shù)蹴攦?nèi)有可燃物時，吊頂內的排煙管道應采用不燃材料進行隔熱，并應與可燃物保持不小于150mm的距離。

4.5.7 補風管道耐火極限不應低于0.50h，當補風管道跨越防火分區時，管道的耐火極限不應低于1.50h。

正確做法及防治指南
01
設計說明注明加壓送風管道、排煙管道、排煙補風管道滿足耐火極限的具體做法，應按照現行國家標準《通風管道耐火試驗方法》GB/T 17428的測試方法，當耐火完整性和耐火隔熱性同時符合規范要求時方為合格。平面圖注明加壓送風管道、排煙管道、補風管道的耐火極限。
02
直接采用滿足耐火極限的成品消防風管作為防煙排煙系統風管的，其耐火隔熱性、耐火完整性需有相應的檢測報告。成品消防風管應在風管外壁明顯位置張貼永久標識，標識應注明其耐火極限，防止施工時錯誤安裝。
03
防煙排煙系統風管可采用有型式檢驗報告的成品風管（高層建筑及9度地區的建筑應采用熱鍍鋅鋼板或鋼板制作），或用外包防火板、外包防火卷材、外包離心玻璃棉等措施，保證防煙排煙系統風管滿足規范要求的耐火極限。其中防火板、防火卷材的耐火極限應提供國家防火建筑材料質量監督檢驗中心出具的型式檢驗報告，離心玻璃棉應提供符合現行國家標準《絕熱用玻璃棉及其制品》GB/T 13350測試要求的產品檢測報告。選擇相應耐火極限的做法時，還要按照檢測報告注明的做法進行施工。


//
結  語


防煙排煙系統風管滿足一定的耐火極限，才能保證防煙排煙系統的正常運行，通過防煙系統確保樓梯間、前室的安全，通過排煙系統排除煙氣，從而構建安全的疏散通道，保證人員疏散并為消防救援提供條件。
